新版的GB/T3836系列標準已經在2022年5月1日正式實施了。關于新舊標準的差異是較多企業客戶比較關心的內容，防爆標志作為產品的“身份證”，可以讓使用方及安裝人員快速的了解此防爆產品的防爆型式，對應的氣體/粉塵以及溫度組別。從而避免出現氣體防爆的產品安裝到粉塵場所，“n”型產品安裝到1區的防爆區域等。從選型上確保防爆產品與危險場所匹配。
中諾檢測結合新版GB/T 3836-2021標準里的介紹，總結下爆 炸性氣體環境使用Ex設備的防爆標志的所包含的內容以及意義。在后續將會繼續分享可燃性粉塵場所使用Ex設備的防爆標志知識。
爆 炸性氣體環境使用Ex設備的防爆標志應包括：
一、符號Ex，表明Ex設備符合GB/T 3836.1-2021的第一章所列專用標準的一個或多個防爆型式。

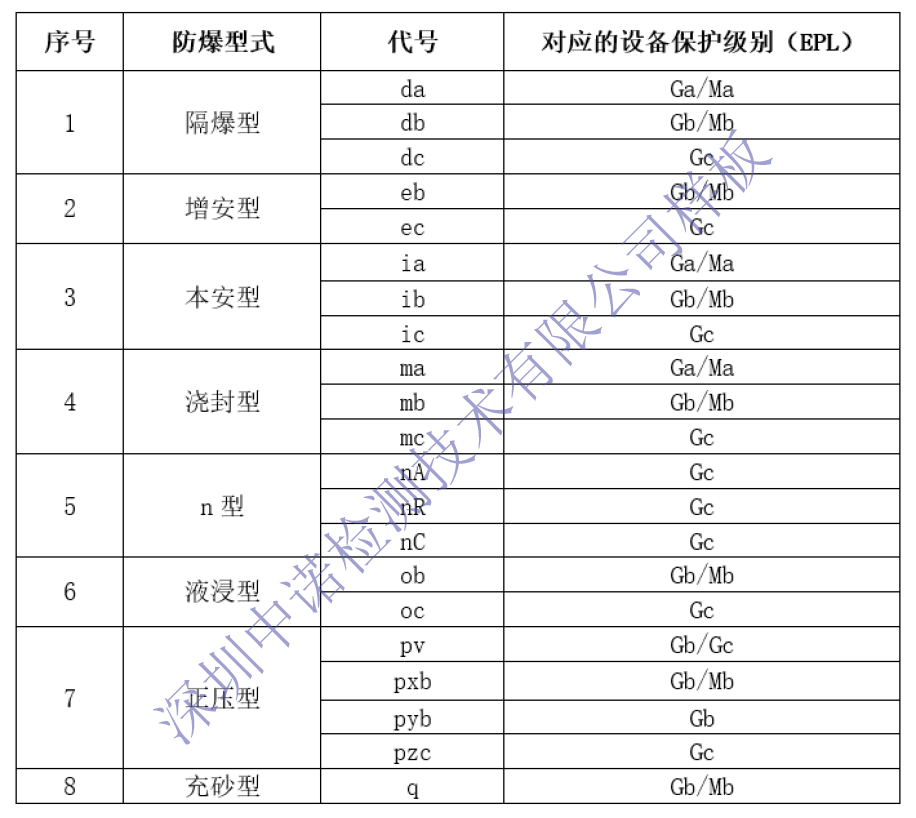

二、防爆保護型式，即設備采取的防爆保護措施，防爆保護型式以及對應的代號關系見下表。
備注：在爆 炸性氣體環境使用Ex設備除了以上列出的8種防爆保護型式外，還有光輻射防爆型式和防爆特殊型。由于這類產品比較少，在這里不做贅述。
三、爆 炸性氣體類別
1、I類：煤礦瓦斯氣體
2、II A、 IIB和IIC類：除煤礦瓦斯氣體環境之外的其他爆 炸性氣體，見下表。
四、溫度組別，指爆 炸性氣體混合物的引燃溫度能被點燃的溫度極限值。

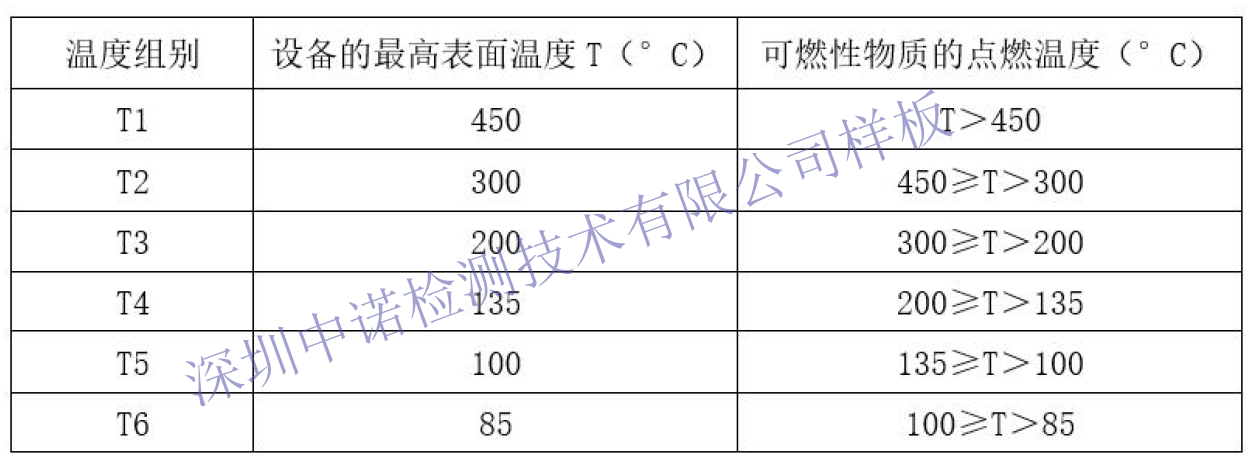

電氣設備按其zui高表面溫度分為T1～T6組，使得對應的T1～T6組的電氣設備的zui高表面溫度不能超過對應的溫度組別的允許值。溫度組別、設備表面溫度和爆 炸性氣體或蒸氣的引燃溫度之間的關系如下表所示。
備注：
1、I類Ex設備的防爆標志不需要標出溫度組別。
2、同等條件下，T6的設備可以用在T1~T5場所，T5的設備可以用在T1~T4場所，依次類推。
3、對于zui高表面溫度超過450 °C的II類Ex設備應用攝氏溫度來標記zui高表面溫度，例如， 600 °C。
4、用于特殊氣體的II類Ex設備，不必標出相應溫度組別或zui高表面溫度。
5、Ex元件不必標志溫度組別或zui高表面溫度（攝氏溫度）。
五、適用的設備保護級別（EPL）

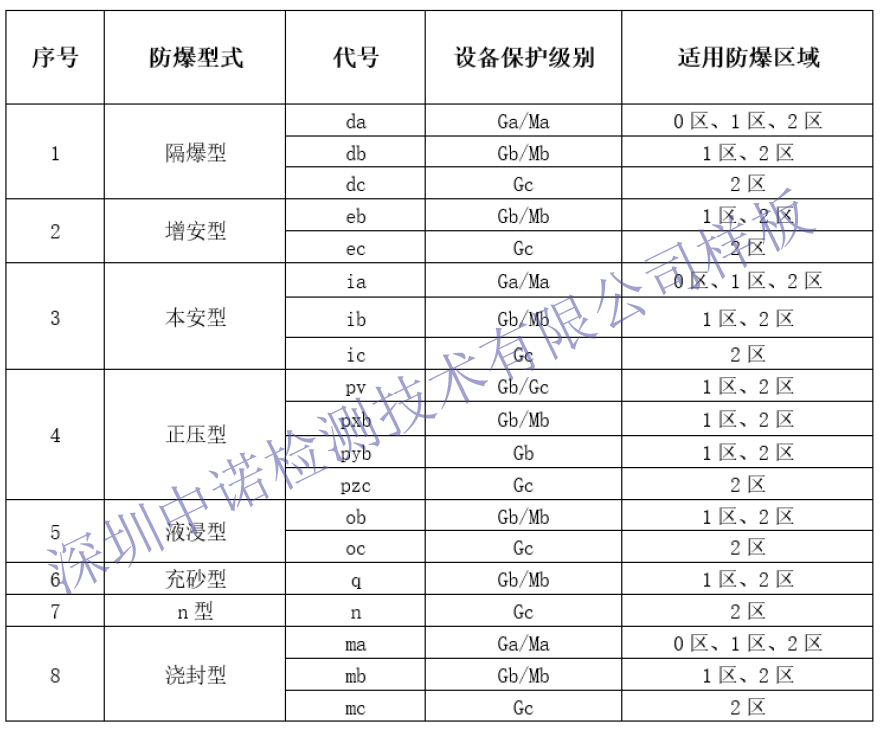

不同設備保護級別與防爆區域的關系見下表。
備注：
1、Ma/Mb是煤礦瓦斯氣體環境用Ex設備保護級別；Ga/Gb/Gc是除煤礦瓦斯氣體環境之外的其他爆 炸性氣體環境用Ex設備保護級別
2、同等條件下，Ga>Gb>Gc，Ma>Mb
3、Ex設備上標志的EPL的可能比通常用于具體防爆型式的EPL的限制更嚴格，以說明設備的其他方面，如材料的限制。例如，當設備鋁含量超出了GB/T 3836.1.8.3中允許值時，ia 的Ex設備的EPL級別為Gb，如：Ex ia II C T4 Gb。
Ex標志應按在上述列項中給出的順序標志，彼此之間應有小的間隔。
防爆標志舉例：
Ex ib I Mb
Ex：防爆性氣體環境用電氣設備標志
ib：保護型式為本安型
I：煤礦瓦斯氣體環境
Mb：設備保護級別，可以用在1區
Ex db eb II C T6 Gb
Ex：防爆性氣體環境用電氣設備標志
db：保護型式為隔爆型
eb：保護型式為增安型
IIC：IIC氣體及蒸氣環境
T6：溫度級別為T6，設備zui高表面溫度不超過85°C
Gb：設備保護級別，可以用在1區/2區
本文的文章內容和圖片禁止任何平臺和個人抄襲和轉載！違者必究！
